用途

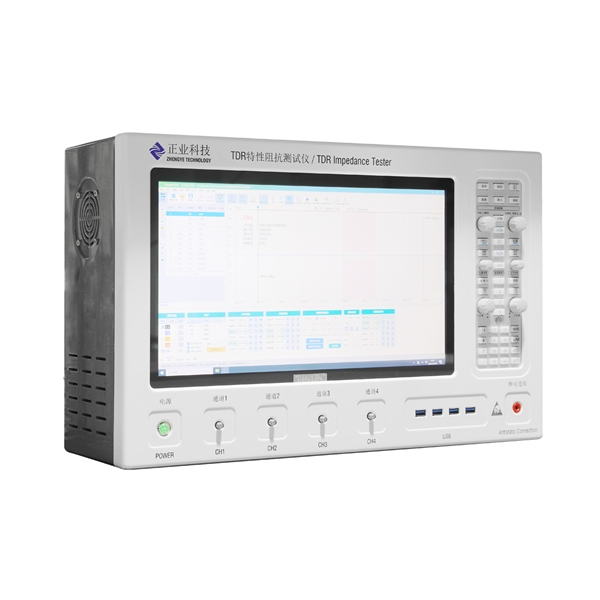

TDR阻抗测试仪适用于PCB硬板，FPC软板，电线电缆、柔性扁平电缆(FFC)的阻抗及高频参数测试,能够实现批量化、自动化、快速、准确测试。

特征
1、真差分TDR测试技术:原创设计，具有自主知识产权，行业标准制定者;2、测量带宽高:8-20GHz采样带宽，400fs~1ps采样分辨率，最短可测量1cm传输线，适应高频PCB、板内阻抗、FPC软板测试新需求;
3、单次测量和连续测量功能:快速单次测量，自动定位起点和终点，适合批量测试，连续实时测量，适合板内、FPC精密测试;
4、测试速度快:独创测量参数快速输入方法，简化TDR仪器设置，实时存储测量波形和截图，连续测量功能满足快速测量要求唄檞蠙卮囲傈益刷
5、内置静电保护电路:可在车间环境中使用，不再需要严苛的防静电实验室和穿防静电服操作;6、高精度阻抗测试:可溯源到28、50、75、100欧姆美国NIST标准。

技术优势

1、三级延时结构与时基实时校准技术:时基分辨率达到飞秒级;
2、优秀的电路本底噪声:提供更高垂直分辨率的阻抗测量结果:
3、自动化软件测试系统:可实现批量化测试、快速设置参数;
4、自动损耗补偿:快速补偿长被测件的损耗，操作从10分钟降到几秒;
5、软件功能强大:波形分析、统计分析、可拓展连接ERP、MES系统，上传数据(根据客户需求开发)

产品符合标准
1、IPC-TM-650标准PCB传输线特性阻抗时域反射测试方法;2、Intel技术标准 PCB测试方法(TDR测试PCB特性阻抗)3、中国CPCA标准 印制板特性阻抗时域反射测试方法;
4、各种高速串行总线国际通行标准(USB、SATA、HDMI、DP等)
